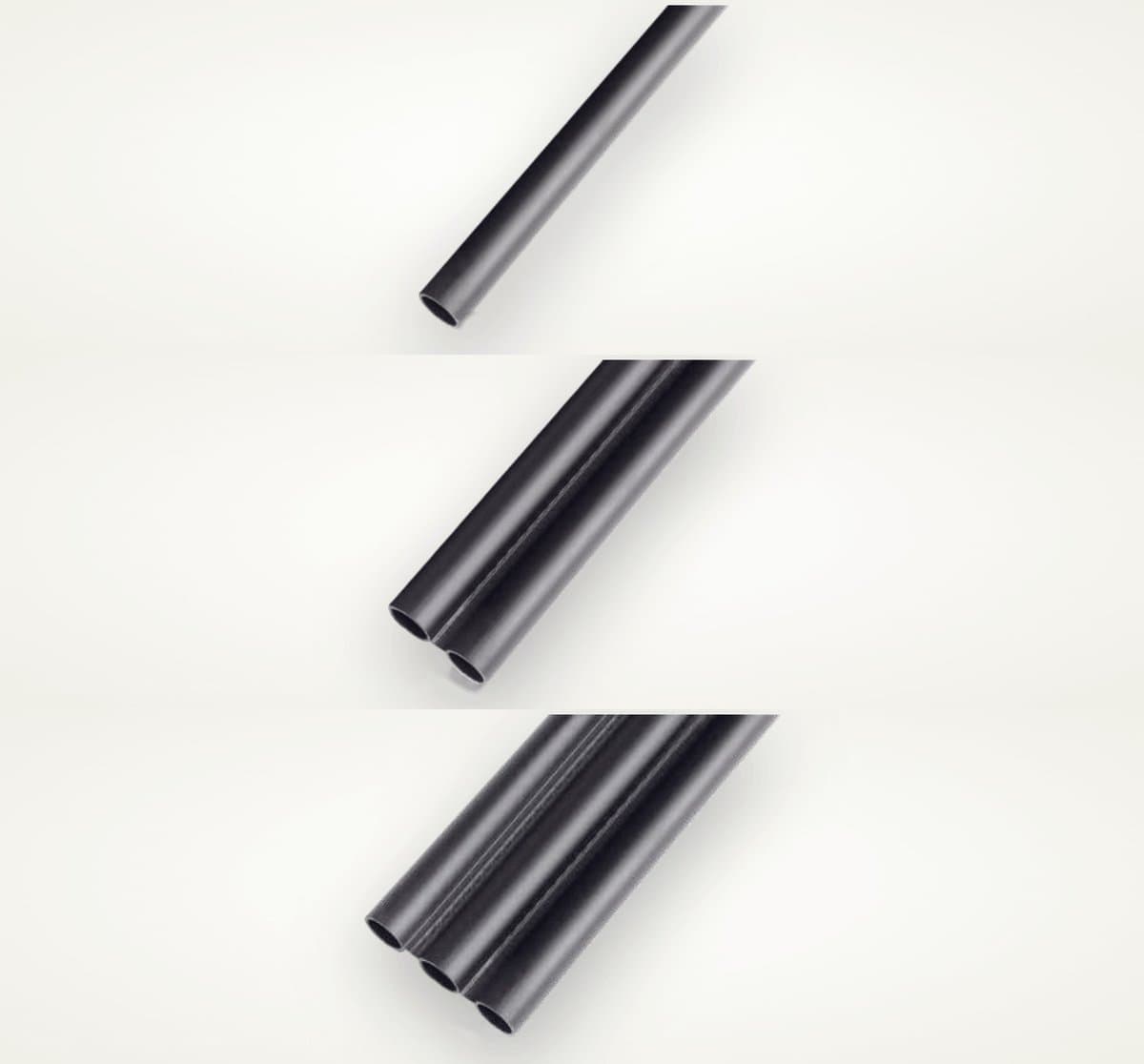

Ducto PEAD para Fibra Óptica — Monoducto, Biducto y Triducto
El ducto PEAD es el conducto por donde se jala el cable de fibra óptica bajo tierra. Estos miden 40 × 34 × 3 mm y vienen en tres configuraciones: monoducto (un conducto), biducto (dos) y triducto (tres), extruidos en polietileno de alta densidad virgen con un mínimo de 18 a 20 estrías longitudinales internas que reducen la fricción en el jalado.
Metraje marcado con láser a no más de 1,5 m, rollos de 500 a 1000 m según la configuración, y un informe de ensayo detrás de cada número de esta página. Fabricado bajo NTE INEN 1740 e INEN 499 y distribuido a operadores de red, ISPs y contratistas en Latinoamérica y el Caribe, en contenedor completo o mixto con cable de fibra y ducto TDP.
Solicitar Cotización
Monoducto vs. Biducto vs. Triducto
Misma sección de 40 × 34 × 3 mm y el mismo PEAD virgen. Cambia cuántos conductos van en el rollo, y eso depende de cuántos cables va a llevar la ruta.

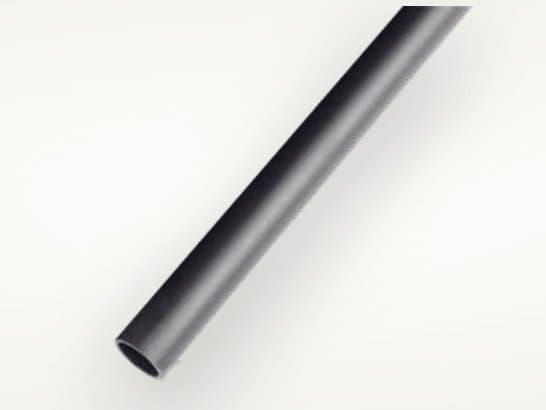

Monoducto PEAD
Un cable, un recorrido. La opción por defecto para una ruta de fibra sencilla o una acometida a un edificio.
- 40 × 34 × 3 mm
- Mín. 18 estrías internas
- Rollos de 500 a 1000 m
- Alargamiento a la rotura 664% · Ablandamiento Vicat 78,4 °C

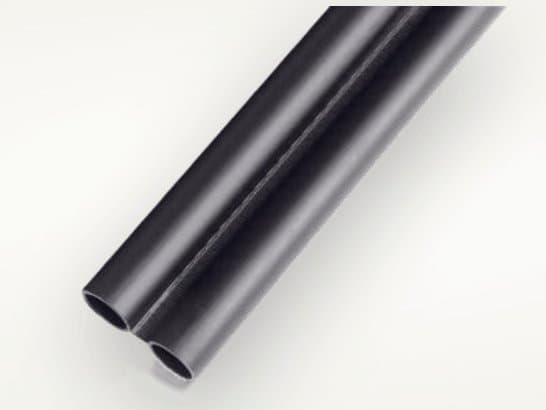

Biducto PEAD
Dos conductos en una zanja: uno para el cable de hoy y otro de reserva para el que llegue después, sin volver a excavar.
- 40 × 34 × 3 mm
- Mín. 20 estrías internas
- Rollos de 500 a 600 m
- Alargamiento a la rotura 664% · Ablandamiento Vicat 78,4 °C
Triducto PEAD
Tres conductos en un solo tendido, para rutas troncales planificadas para llevar más de un cable.
- 40 × 34 × 3 mm
- Mín. 20 estrías internas
- Rollos de 500 m
- Alargamiento a la rotura 721% · Rigidez de anillo > 4,0 kN/m² (ISO 9969)
Especificaciones del Ducto PEAD
Resultados de Ensayo
Resultados del informe de fábrica contra el requisito de cada ensayo. Condiciones: 23 ± 2 °C, humedad relativa 50 ± 5%.
| Ensayo | Requisito | Monoducto | Biducto | Triducto |
|---|---|---|---|---|
| Masa volumétrica (densidad) | mín. 0,94 g/cm³ | > 0,95 | > 0,95 | > 0,95 |
| Índice de escurrimiento (ASTM D1238) | máx. 1,0 g/10 min | 0,36 | 0,36 | 0,36 |
| Tensión de tracción (ASTM D638) | mín. 19 MPa (monoducto: 20) | > 20 MPa | > 19 MPa | > 19 MPa |
| Negro de humo (INEN 1740) | 2,5 ± 0,5% | 2,65% | 2,65% | 2,65% |
| Alargamiento a la rotura | mín. 350% | 664% | 664% | 721% |
| Ablandamiento Vicat (5 kg) | mín. 77 °C | 78,4 °C | 78,4 °C | — |
| Rigidez de anillo (ISO 9969) | RDE 26 | — | — | > 4,0 kN/m² |
| Reversión longitudinal | ± 3% | 0,67% | 0,67% | 0,67% |
| Perforación (2 kg / 500 mm) | Sin perforación | Conforme | Conforme | Conforme |
| Percusión | Reducción interna < 50% | 25,5% | 25,5% | 25,5% |
| Compresión (245 N) | Reducción interna < 5% | 3,2% | 3,2% | 3,2% |
| Fragilidad a baja temperatura (−14 °C) | Sin resquebrajaduras | Conforme | Conforme | Conforme |
| Envejecimiento (alargamiento retenido) | ≥ 75% del original | 646% | 646% | 646% |
| Resistencia al ataque químico | ≥ 75% del valor | 653% | 653% | 653% |
Pide el informe de ensayo antes que el precio.
Un ducto que se agrieta a −14 °C o pierde la redondez bajo el relleno no cuesta unos centavos por metro. Cuesta la zanja. Cada número de esta tabla es un resultado de ensayo contra un requisito: 664% de alargamiento donde el mínimo es 350%, 3,2% de deformación bajo 245 N donde el límite es 5%. Pide la misma hoja a cualquier proveedor.
Comprar Ducto PEAD para Fibra Óptica por Contenedor
¿Qué es el ducto PEAD para fibra óptica?
Es el conducto de protección por donde se jala el cable de fibra óptica bajo tierra. El PEAD (polietileno de alta densidad) es lo bastante flexible para venir en rollo, así que la cuadrilla tiende cientos de metros sin una sola unión, y lo bastante resistente para aguantar el relleno, los golpes y la perforación. Estos miden 40 × 34 × 3 mm en uno, dos o tres conductos.
¿Monoducto, biducto o triducto: cuál conviene?
Cuenta los cables que va a llevar la ruta en toda su vida, no solo hoy. El monoducto es un recorrido. El biducto deja un conducto de reserva en la misma zanja, así el segundo cable entra después sin obra civil nueva. El triducto da tres recorridos en un solo tendido para rutas troncales. La zanja suele ser lo más caro, por eso el conducto de reserva normalmente se paga solo.
¿Para qué sirven las estrías internas?
Un mínimo de 18 estrías longitudinales en el monoducto y 20 en el biducto y el triducto reducen el área de contacto entre la chaqueta del cable y la pared del ducto. Menos contacto es menos fricción en el jalado y mejor distribución del lubricante, que es lo que permite tramos más largos entre cámaras.
¿Es PEAD virgen o reciclado?
PEAD virgen, sin material reciclado. Tipo III, densidad 0,94–0,96 g/cm³, con masterbatch negro y antioxidante. El negro de humo dio 2,65% contra un requisito de 2,5 ± 0,5%, y es lo que protege al polietileno del sol mientras los rollos esperan en patio.
¿Qué normas cumple?
Se fabrica bajo Sistema de Gestión Integral según NTE INEN 1740 e INEN 499, las normas ecuatorianas para ducto de polietileno. El material se ensaya según ASTM D1248, D1238 y D638, y el triducto suma rigidez de anillo según ISO 9969. La tabla de resultados viene del informe de ensayo de fábrica, y lo enviamos junto con la cotización.
¿Cuál es el precio del ducto PEAD?
Depende de la configuración, los metros y el país de destino. Mándanos si es monoducto, biducto o triducto, cuántos metros y a qué puerto, y te armamos la cotización con incoterms.
¿A qué países lo envían?
A Centroamérica, el Caribe y Sudamérica, en contenedor completo o contenedor mixto con cable de fibra, ducto TDP o tubería PVC rígida. Los rollos de 500 a 1000 m viajan zunchados, con stretch film y los extremos tapados.
¿Cuál es el pedido mínimo por contenedor?
No hay un mínimo fijo. La pregunta práctica es si la economía cierra para un contenedor completo de ducto o si conviene un contenedor mixto con cable de fibra, ducto TDP o tubería rígida. Mándanos configuración, metros y destino y armamos la carga.
